Đặc điểm cấu tạo cơ bản của băng tải con lăn

Hệ thống băng tải là một kỹ thuật vận chuyển sản phẩm, gói hàng, vật tư, thiết bị và các bộ phận để sử dụng trong sản xuất, di dời hoặc vận chuyển. Hệ thống băng tải có nhiều cấu hình khác nhau, bao gồm khí nén, dây đai, trục vít và con lăn. Các hệ thống riêng lẻ được xây dựng tùy thuộc vào các tài nguyên được di chuyển, bao gồm kích thước, trọng lượng và khả năng vận chuyển của chúng.

Hệ thống băng tải rất quan trọng đối với việc xử lý và sản xuất vật liệu, nhưng chúng cũng được sử dụng trong các ứng dụng sản xuất khác như thiêu kết, rửa chi tiết, hoàn thiện chi tiết và lắp ráp. Chúng thường được tự động hóa, nhưng các biến thể không tự động có máng trượt và con lăn được sử dụng trong các ứng dụng xử lý vật liệu, bán lẻ và vận chuyển. Bài viết này sẽ đi sâu tìm hiểu loại băng tải con lăn được sử dụng phổ biến hiện nay.

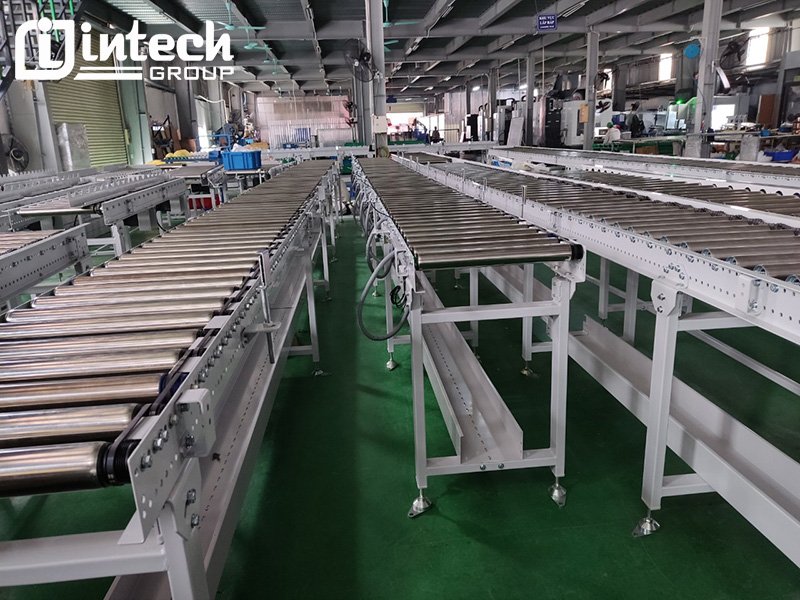

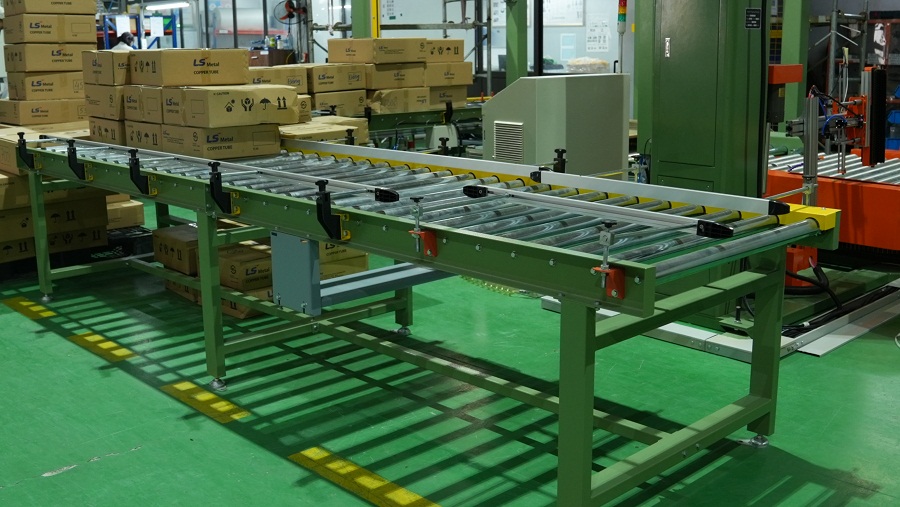

Băng tải con lăn là gì?

Băng tải con lăn là một loại băng tải cho phép các vật thể trượt trên bề mặt của nó bằng cách sử dụng các con lăn băng tải, là những hình trụ quay cách đều nhau. Chúng vận chuyển đồ đạc từ địa điểm này sang địa điểm khác, thường sử dụng trọng lực hoặc động cơ nhỏ.

Vật liệu được vận chuyển phải có bề mặt chắc chắn được hỗ trợ bởi ít nhất ba con lăn. Chúng rất tốt cho các ứng dụng tích lũy và con lăn có thể giảm quán tính của sản phẩm ở tốc độ cao hơn, khiến chúng trở thành băng chuyền hữu ích sau máy phân loại tốc độ cao. Do sự đơn giản trong việc xây dựng các băng tải này, nhiều cải tiến khác nhau đã được phát triển để cho phép băng tải con lăn phù hợp với sự phát triển của ngành.

Băng tải con lăn truyền động là bản nâng cấp đáng chú ý nhất, với mỗi con lăn được gắn vào một động cơ thông qua /xích/trục/dây đai để khai thác khả năng điều khiển. Điều này cân bằng vận tốc mà vật liệu đi xuống đường và cho phép các băng tải này được sử dụng ngược lại, từ độ cao thấp đến cao.

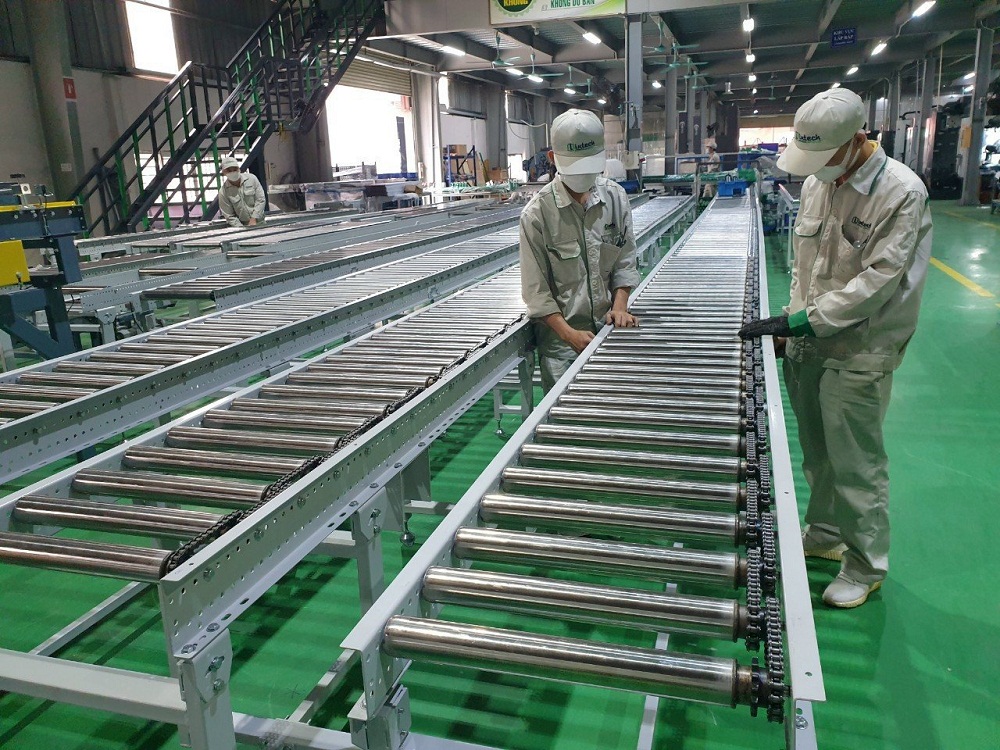

Thi công băng tải con lăn

Có một số loại băng tải con lăn, mỗi loại có thiết kế cụ thể riêng bên cạnh các bộ phận chung mà tất cả chúng đều có. Băng tải con lăn trợ lực sử dụng dây đai nhỏ và ống nhựa để tạo lực kéo cho các con lăn, nhưng chúng cũng cho phép các sản phẩm chất đống trên băng tải nếu có một dây chuyền.

Đai hoặc xích ma sát thường vận hành các băng tải con lăn hạng nặng bên dưới khung băng tải được nối với một trục kéo dài theo chiều dài của khung băng tải. Trục được liên kết với một động cơ điện, điều khiển quay của các con lăn. Tuy nhiên, có những bộ phận chung cho tất cả các băng tải con lăn và chúng sẽ được thảo luận bên dưới.

Đặc điểm các loại con lăn trong hệ thống băng tải

Đây là những hình trụ kim loại được lắp vào cấu trúc cùng với hai ổ trục và trục kim loại. Thành phần này khác ở các loại băng tải khác, được thay thế bằng xích hoặc dây đai. Con lăn, xích và dây đai thường được nối với nhau trong một mạch.

- Con lăn nhựa

Con lăn nhựa là một giải pháp thay thế ít tốn kém hơn cho con lăn kim loại. Con lăn nhựa là một lựa chọn chi phí thấp mà không làm giảm chất lượng. Chúng lý tưởng cho nhiều ngành công nghiệp vì chúng giúp làm sạch nhanh chóng và dễ dàng. Con lăn thép không gỉ là một lựa chọn thay thế đắt tiền hơn cho con lăn nhựa, nhưng điều đó không có nghĩa là con lăn nhựa không phải là lựa chọn phù hợp cho nơi làm việc.

Con lăn nhựa dễ lau chùi và khi kết hợp với con lăn thép không gỉ, là lựa chọn tốt nhất để vận chuyển bưu kiện trong ngành thực phẩm. Con lăn nhựa là lựa chọn tốt nhất cho con lăn hợp vệ sinh, lý tưởng để di chuyển các sản phẩm di động trong doanh nghiệp.

- Con lăn bọc cao su

Con lăn cao su có thể được sử dụng cho nhiều ứng dụng. Đầu tiên, khi sản phẩm mỏng manh và dễ bị hư hỏng, lớp phủ cao su cho phép xử lý nhẹ nhàng hơn. Ngoài ra, ở những nơi sản phẩm dễ bị đánh dấu, có thể sử dụng lớp phủ cao su không đánh dấu để ngăn chặn điều này.

Các con lăn truyền động được bọc cao su giúp tăng ma sát giữa con lăn và đai truyền động. Điều này đặc biệt hữu ích khi có hiện tượng trượt đai.

- Con lăn thép và Inox

Con lăn thép và thép không gỉ (Inox) là hai trong số những vật liệu phổ biến nhất. Chúng đơn giản để làm sạch, lâu dài và mạnh mẽ và có khả năng di chuyển các vật liệu nặng. Kết quả là, chúng là một khoản đầu tư đáng tin cậy cho nhiều ngành công nghiệp.

Khả năng thích ứng của con lăn thép và thép không gỉ là một lợi thế khác. Con lăn Inox tương thích với mọi băng chuyền, dù hệ thống đó đơn giản hay phức tạp. Chúng cũng có thể được sửa đổi để phù hợp với đường kính nhỏ hơn, ổ trục chính xác hoặc trục cố định. Điều này có nghĩa là các con lăn bằng thép không gỉ có thể được điều chỉnh để đáp ứng nhu cầu của nơi làm việc.



Cấu trúc chân băng tải

Họ hỗ trợ các con lăn. Chúng được làm bằng thép vì sức mạnh và độ bền của nó trong việc hỗ trợ tải nặng. Loại thép phụ thuộc vào trọng lượng mà cấu trúc sẽ chịu. Cơ cấu và chân xác định hướng chuyển động của băng tải.

Động cơ băng tải con lăn

Đối với hệ thống băng tải con lăn tốc độ không đổi hoặc tốc độ cố định, có rất nhiều loại động cơ AC. Động cơ cảm ứng xoay chiều hoàn hảo cho các hệ thống băng tải con lăn hoạt động liên tục theo một hướng. Đối với các hệ thống băng tải cho các ứng dụng thẳng đứng hoặc nơi cần giữ tải tại chỗ, có rất nhiều loại động cơ AC có phanh điện từ được kích hoạt bằng công tắc.

Trong trường hợp động cơ phải chạy liên tục theo một hướng với tốc độ đồng bộ bất kể mô-men xoắn của tải, động cơ đồng bộ có sẵn. Động cơ đồng bộ tốc độ thấp là hoàn hảo cho việc dừng, khởi động và đảo chiều thường xuyên.

Đối với các hệ thống băng tải con lăn, nơi tốc độ phải được kiểm soát hoặc thay đổi trong quá trình vận hành, động cơ điều khiển tốc độ AC, động cơ bánh răng và động cơ DC không chổi than (động cơ BLDC) cung cấp mô-men xoắn không đổi bất kể kích thước tải và phạm vi điều khiển tốc độ rộng.

Đối với băng tải cần định vị độ chính xác cao hơn, động cơ bước và động cơ servo là phù hợp. Động cơ bước, có khả năng tạo ra mô-men xoắn cao ở tốc độ thấp mà vẫn giảm độ rung, rất lý tưởng cho các ứng dụng cần định vị nhanh trong một khoảng thời gian ngắn. Động cơ servo sử dụng đơn giản và đòi hỏi chức năng trơn tru với cơ chế dây đai lớn và tải trọng quán tính. Động cơ servo là hoàn hảo để định vị trên một khoảng cách dài bằng phương pháp mô-men xoắn phẳng từ tốc độ thấp đến tốc độ cao.

Thay đổi tốc độ có thể được thực hiện bằng cách nối mạch điều khiển với động cơ. Động cơ điều khiển tốc độ là tốt nhất để chuyển đổi giữa hoạt động tốc độ thấp và tốc độ cao và để điều chỉnh tốc độ tùy ý.

Vòng bi không chính xác

Các vòng bi không chính xác bao gồm:

- Vòng bi tiếp xúc góc

Đường lăn vòng trong và vòng ngoài của ổ bi tiếp xúc góc được thiết kế và phát triển để được định vị gần nhau theo hướng của trục ổ trục. Điều này cho phép chúng đáp ứng các tải trọng kết hợp đồng thời tác động tải trọng hướng tâm và hướng trục cùng một lúc.

Vòng bi tiếp xúc góc hỗ trợ trục lăn băng tải. Đây là một cấu trúc hình trụ dài tạo nên phần chính của băng tải và có thể cuộn và xử lý trọng lượng của khối lượng công việc.


- Vòng bi chặn gối

Ổ trục chặn gối, còn được gọi là ổ trục chặn plummer, là bệ đỡ có thể hỗ trợ trục quay với sự hỗ trợ của nhiều phụ kiện và ổ trục tương thích. Việc lắp ráp được tạo thành từ một khối lắp đặt ổ trục. Ổ trục chèn của vỏ có thể được bắt vít vào bề mặt đỡ.

Các loại vòng bi này thường được sử dụng trong các môi trường thực phẩm và đồ uống đòi hỏi khắt khe nhất. Để đảm bảo độ khít, bên trong ổ trục thường lớn hơn trục 0,025 mm. Phần lớn gối đỡ gối đỡ được làm bằng thép đúc hoặc gang.

Bánh xích băng tải con lăn

Nhông băng tải (nhông lớp kỹ thuật, nhông xích kỹ thuật, nhông xích) được sử dụng cùng với con lăn băng tải hoặc xích băng tải. Chúng có bánh xe định hình hoặc bánh răng có răng ăn khớp với con lăn băng tải hoặc xích để truyền chuyển động quay.


 Lời kết

Băng tải con lăn có thể vận chuyển bất kỳ loại hàng hóa nào, từ tải trọng nặng như trong ngành luyện kim, cát hay hóa dầu cho đến những sản phẩm nhẹ, dễ vỡ như trong ngành rau quả và nông sản thực phẩm . Điều này là nhờ các tùy chọn sản xuất khác nhau mà chúng tôi có, mở ra nhiều ứng dụng và mục đích sử dụng.
