Cấu tạo chính máy đóng gói bao bì tự động

Để vận hành hiệu quả và khai thác tối đa tiềm năng của thiết bị, người sử dụng cần nắm vững cấu tạo chính của máy đóng gói bao bì tự động. Hiểu rõ từng bộ phận, chức năng và mối liên hệ giữa các cụm chi tiết không chỉ giúp vận hành máy đúng cách mà còn hỗ trợ công tác bảo trì, xử lý sự cố nhanh chóng, từ đó giảm thiểu thời gian dừng máy và nâng cao năng suất sản xuất tổng thể.

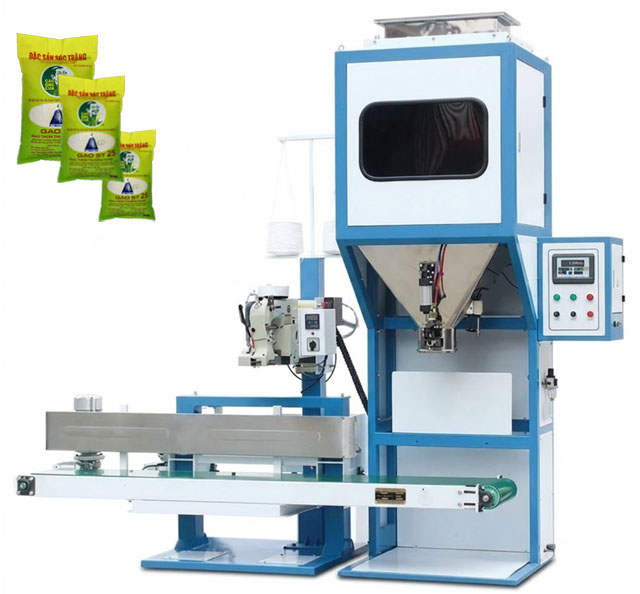

Tổng Quan Về Cấu Tạo Máy Đóng Gói Bao Bì Tự Động

Một chiếc máy đóng gói bao bì tự động hoàn chỉnh không phải là một thiết bị đơn giản mà là sự kết hợp tinh tế của nhiều hệ thống cơ – điện – khí nén hoạt động đồng bộ với nhau. Mỗi cụm chi tiết đảm nhận một vai trò riêng biệt trong chuỗi quy trình liên tục từ khi nguyên liệu thô đi vào cho đến khi sản phẩm đã được đóng gói hoàn chỉnh chạy ra khỏi máy.

Dù khác nhau về chủng loại và ứng dụng, hầu hết các dòng máy đóng gói bao bì tự động đều được cấu thành từ những cụm bộ phận cốt lõi sau: hệ thống khung máy và vỏ bọc, hệ thống cấp liệu và định lượng, hệ thống cấp bao bì, hệ thống tạo hình túi, hệ thống hàn và cắt, hệ thống in ấn và đánh dấu, hệ thống truyền động, và cuối cùng là hệ thống điều khiển trung tâm. Tất cả các bộ phận này phối hợp nhịp nhàng như một guồng máy thống nhất dưới sự điều phối của bộ điều khiển PLC.

Hệ Thống Khung Máy và Vỏ Bọc

Khung máy là nền tảng kết cấu chịu lực của toàn bộ máy đóng gói bao bì tự động, đóng vai trò định vị và cố định tất cả các cụm chi tiết khác ở đúng vị trí thiết kế. Đây là bộ phận tưởng chừng đơn giản nhưng lại có ảnh hưởng lớn đến độ bền, độ chính xác và tuổi thọ tổng thể của thiết bị.

Khung máy thường được chế tạo từ thép cacbon hàn hoặc nhôm định hình, sau đó phủ sơn tĩnh điện để chống ăn mòn. Đối với các dòng máy ứng dụng trong ngành thực phẩm và dược phẩm, toàn bộ bề mặt tiếp xúc trực tiếp với sản phẩm hoặc môi trường sản xuất đều được làm bằng inox 304 hoặc 316L nhằm đáp ứng tiêu chuẩn vệ sinh nghiêm ngặt. Vỏ bọc bên ngoài có chức năng bảo vệ các bộ phận cơ điện bên trong khỏi bụi, nước và tác động cơ học từ bên ngoài, đồng thời đảm bảo an toàn cho người vận hành.

Chân máy thường được trang bị bánh xe có khóa kết hợp với chân chỉnh cao độ, cho phép di chuyển linh hoạt trong xưởng sản xuất và điều chỉnh mặt phẳng máy chính xác trên nhiều loại nền sàn khác nhau.

Hệ Thống Cấp Liệu và Phễu Chứa

Hệ thống cấp liệu là điểm khởi đầu của toàn bộ quy trình đóng gói trong máy đóng gói bao bì tự động. Đây là nơi tiếp nhận nguyên liệu từ bên ngoài – có thể từ băng tải, gầu tải, vít tải hay trực tiếp từ bồn chứa – và điều tiết dòng chảy sản phẩm một cách ổn định xuống hệ thống định lượng phía dưới.

Phễu chứa (hopper) là bộ phận trung tâm của hệ thống cấp liệu, thường có dạng hình côn hoặc hình chữ nhật, được thiết kế với góc nghiêng và bề mặt nhẵn phù hợp để sản phẩm tự chảy xuống đều đặn mà không bị tắc nghẽn hay vón cục. Đối với sản phẩm có độ kết dính cao hoặc tỷ trọng nhẹ, phễu chứa thường được trang bị thêm bộ khuấy rung hoặc cánh khuấy cơ học để phá vỡ hiện tượng vòm sản phẩm (bridging) – một trong những nguyên nhân phổ biến gây gián đoạn sản xuất.

Dung tích phễu chứa được tính toán sao cho đảm bảo đủ lượng nguyên liệu cho máy hoạt động liên tục trong một khoảng thời gian nhất định, tránh tình trạng phải nạp liệu quá thường xuyên làm gián đoạn chu kỳ sản xuất.

Hệ Thống Định Lượng

Nếu hệ thống cấp liệu là "đầu vào" thì hệ thống định lượng chính là "trái tim" về mặt độ chính xác của máy đóng gói bao bì tự động. Bộ phận này quyết định trực tiếp đến khối lượng hoặc thể tích sản phẩm trong mỗi gói, ảnh hưởng sâu sắc đến chất lượng sản phẩm, uy tín thương hiệu và tuân thủ quy định về ghi nhãn hàng hóa.

Hệ Thống Cân Đa Đầu (Multihead Weigher)

Cân đa đầu là hệ thống định lượng tiên tiến nhất hiện nay, cấu tạo từ nhiều phễu cân riêng lẻ (thường từ 10 đến 24 đầu) được bố trí đối xứng xung quanh một trục trung tâm hình côn. Nguyên liệu từ phễu chứa được phân phối đều xuống các phễu phân tán (dispersion feeder), sau đó đến các máng rung xuyên tâm (radial feeder) và tích lũy tại các phễu giữ (pool hopper) trước khi xuống phễu cân chính (weigh hopper).

Bộ vi xử lý trung tâm liên tục tính toán hàng nghìn tổ hợp mỗi giây để tìm ra nhóm phễu cho tổng khối lượng gần nhất với mục tiêu đặt ra, đảm bảo sai số định lượng luôn ở mức tối thiểu. Đây là lý do cân đa đầu được ứng dụng rộng rãi trong đóng gói snack, kẹo, hải sản và các sản phẩm có giá trị cao cần kiểm soát khối lượng chặt chẽ.

Hệ Thống Vít Tải Định Lượng (Auger Filler)

Đối với sản phẩm dạng bột mịn, hệ thống vít tải định lượng sử dụng trục vít xoắn Archimedes để vận chuyển một lượng bột xác định từ phễu chứa xuống túi bao bì. Khối lượng mỗi lần định lượng được kiểm soát bằng số vòng quay của trục vít, kết hợp với cảm biến tốc độ (encoder) để đảm bảo độ lặp lại chính xác qua nhiều chu kỳ liên tiếp.

Vít tải định lượng thường được chế tạo từ inox 316L với bề mặt đánh bóng gương, dễ tháo lắp vệ sinh và thay thế khi cần. Đây là bộ phận tiêu hao cần được kiểm tra định kỳ vì mức độ mài mòn của trục vít ảnh hưởng trực tiếp đến độ chính xác định lượng theo thời gian sử dụng.

Hệ Thống Đếm Chiếc (Counting System)

Trong các dòng máy đóng gói bao bì tự động chuyên dùng cho sản phẩm đếm theo số lượng, hệ thống đếm chiếc tích hợp tế bào quang điện hoặc camera thị giác máy để đếm chính xác từng đơn vị sản phẩm đi qua. Khi đủ số lượng yêu cầu, máy sẽ kích hoạt cơ cấu chặn và chuyển mẻ sản phẩm xuống túi bao bì phía dưới.

Hệ Thống Cấp Bao Bì và Tạo Hình Túi

Bộ phận cấp bao bì và tạo hình túi là nơi biến nguyên liệu màng phẳng thô thành hình dạng bao bì hoàn chỉnh sẵn sàng chứa sản phẩm. Đây là một trong những cụm chi tiết phức tạp và đòi hỏi độ chính xác cao nhất trong toàn bộ cấu tạo máy đóng gói bao bì tự động.

Trục Cấp Màng và Hệ Thống Căng Màng

Cuộn màng bao bì được gắn lên trục cấp màng (film roll holder) với cơ cấu phanh từ (magnetic brake) hoặc hệ thống servo điều khiển lực căng màng tự động. Màng được kéo qua một hệ thống con lăn dẫn hướng và con lăn căng màng (dancer roller) để đảm bảo màng luôn được kéo đều đặn, không bị nhăn hay chùng, điều kiện tiên quyết cho chất lượng đường hàn ổn định.

Một số dòng máy cao cấp trang bị hệ thống nối cuộn tự động (auto-splicing) cho phép thay cuộn màng mới mà không cần dừng máy, đặc biệt hữu ích trong môi trường sản xuất liên tục nhiều ca.

Ống Tạo Hình (Forming Tube và Forming Collar)

Đây là bộ phận đặc trưng nhất của dòng máy đóng gói dọc VFFS. Tấm gá tạo hình (forming collar hay forming shoulder) có hình dạng đặc biệt, được thiết kế tùy theo kích thước túi cần sản xuất, có chức năng uốn cong màng phẳng thành dạng ống bao quanh ống dẫn sản phẩm (forming tube).

Ống dẫn sản phẩm (forming tube) vừa là lõi để màng quấn quanh tạo hình túi, vừa là đường dẫn để sản phẩm từ hệ thống định lượng rơi thẳng xuống bên trong túi. Kích thước và hình dạng của ống tạo hình hoàn toàn quyết định kích thước túi thành phẩm, vì vậy khi cần thay đổi quy cách đóng gói, bộ phận này phải được thay thế tương ứng.

Hệ Thống Hàn Dọc (Longitudinal Sealing)

Sau khi màng được uốn thành ống, hai mép màng gặp nhau ở phía sau ống dẫn sản phẩm và được hàn lại bởi thanh hàn dọc (back seal bar). Đường hàn dọc quyết định độ kín của thân túi và là tiêu chí quan trọng để đánh giá chất lượng bao bì.

Thanh hàn dọc hoạt động theo nguyên lý gia nhiệt bằng điện trở kết hợp lực ép cơ học, nhiệt độ và áp lực được kiểm soát chính xác qua bộ điều khiển PID để đảm bảo đường hàn đủ bền mà không làm rách hoặc biến dạng màng bao bì.

Hệ Thống Hàn Ngang và Cắt Túi

Hệ thống hàn ngang (cross sealing hay horizontal sealing) của máy đóng gói bao bì tự động đồng thời thực hiện ba nhiệm vụ trong một thao tác: hàn đáy túi tiếp theo, hàn miệng túi vừa chứa đầy sản phẩm, và cắt rời túi hoàn thành khỏi ống màng liên tục.

Cơ Cấu Hàn Ngang Kiểu Hàm Cá (Jaw Sealing)

Đây là kiểu hàn ngang phổ biến nhất, sử dụng hai thanh hàn đối xứng kẹp vào màng từ hai phía, vừa gia nhiệt vừa tạo áp lực để hàn kín. Dao cắt được tích hợp bên trong thanh hàn, hoạt động ngay sau khi đường hàn đủ độ bền. Kiểu hàm cá cho phép điều chỉnh linh hoạt chiều dài túi và dễ dàng thay thế khi bị mài mòn.

Cơ Cấu Hàn Ngang Kiểu Quay (Rotary Jaw Sealing)

Dành cho các dòng máy tốc độ cao, cơ cấu hàn quay sử dụng hai trục hàn quay liên tục thay vì chuyển động tịnh tiến đóng mở. Điều này cho phép đạt tốc độ đóng gói rất cao (trên 100 túi/phút) vì máy không cần dừng màng lại để hàn mà hàn liên tục trong quá trình màng chạy.

Lưỡi Dao Cắt

Lưỡi dao cắt (cutting blade) trong hệ thống hàn ngang được chế tạo từ thép không gỉ hoặc hợp kim cứng, được gia nhiệt hoặc để nguội tùy theo loại màng bao bì. Dao cắt là bộ phận tiêu hao cần kiểm tra định kỳ, độ sắc của dao ảnh hưởng trực tiếp đến chất lượng đường cắt và tính thẩm mỹ của túi thành phẩm.

Hệ Thống Truyền Động

Hệ thống truyền động là "cơ bắp" của máy đóng gói bao bì tự động, chuyển đổi năng lượng điện thành chuyển động cơ học cho tất cả các bộ phận hoạt động. Sự phát triển của công nghệ servo đã mang lại bước tiến vượt bậc cho hệ thống truyền động của máy đóng gói hiện đại.

Động cơ servo (servo motor) kết hợp với bộ mã hóa vòng kín (encoder) cho phép kiểm soát chính xác vị trí, tốc độ và mô-men xoắn của từng trục chuyển động. So với hệ thống truyền động cơ học truyền thống dùng cam và bánh răng, hệ thống servo linh hoạt hơn rất nhiều vì mọi thông số chuyển động đều có thể điều chỉnh từ giao diện phần mềm mà không cần thay thế chi tiết cơ khí.

Ngoài servo, nhiều dòng máy còn sử dụng xi lanh khí nén (pneumatic cylinder) cho các chuyển động đơn giản như đóng mở thanh hàn, nâng hạ phễu hay kẹp giữ túi. Hệ thống khí nén đòi hỏi nguồn khí sạch, áp suất ổn định và bộ lọc dầu nước để đảm bảo các van điện từ và xi lanh hoạt động bền bỉ, không gây ô nhiễm sản phẩm.

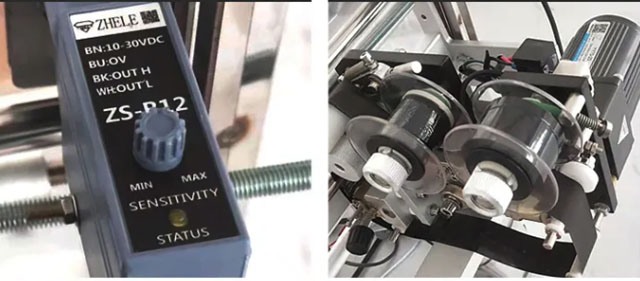

Hệ Thống In Ấn và Đánh Dấu

Việc in thông tin ngày sản xuất, hạn sử dụng, số lô và mã vạch trực tiếp lên bao bì là yêu cầu bắt buộc theo quy định pháp luật hiện hành. Máy đóng gói bao bì tự động hiện đại thường tích hợp sẵn một trong các loại hệ thống in sau đây.

Máy in phun nhiệt (Thermal Inkjet – TIJ) hoạt động theo nguyên lý bắn mực qua đầu phun vi nhiệt, cho chất lượng in sắc nét trên nhiều loại bề mặt bao bì. Máy in mã nhiệt (Thermal Transfer Overprinter – TTO) sử dụng ribbon mực nhiệt in trực tiếp lên màng bao bì, phù hợp nhất với màng đóng gói linh hoạt và cho chất lượng in chuyên nghiệp, bền màu, chống mờ theo thời gian. Máy in laser (Laser Coder) sử dụng tia laser để khắc thông tin lên bề mặt bao bì, không cần mực hay ribbon, chi phí vận hành thấp và độ bền thông tin in cực cao.

Hệ Thống Kiểm Tra Chất Lượng Tích Hợp

Các dòng máy đóng gói bao bì tự động thế hệ mới không chỉ đóng gói đơn thuần mà còn tích hợp nhiều cơ cấu kiểm tra chất lượng ngay trên dây chuyền để loại bỏ sản phẩm lỗi trước khi đến tay người tiêu dùng.

Cảm biến phát hiện túi hở (open bag detector) sử dụng áp suất hoặc tia hồng ngoại để kiểm tra độ kín của từng túi ngay sau khi hàn. Nếu phát hiện đường hàn bị hở, hệ thống sẽ tự động loại túi đó khỏi dây chuyền mà không cần dừng máy. Bộ phận kiểm tra khối lượng trực tuyến (online checkweigher) cân từng túi thành phẩm ngay trên băng tải, so sánh với dung sai cho phép và loại bỏ những túi ngoài ngưỡng. Một số dòng máy cao cấp còn tích hợp máy dò kim loại (metal detector) để phát hiện mảnh kim loại lọt vào sản phẩm trong quá trình sản xuất, đặc biệt quan trọng trong ngành thực phẩm và dược phẩm.

Hệ Thống Điều Khiển Trung Tâm (PLC và HMI)

Hệ thống điều khiển là "bộ não" điều phối toàn bộ hoạt động của máy đóng gói bao bì tự động. Bộ điều khiển logic khả trình PLC (Programmable Logic Controller) nhận tín hiệu từ hàng chục cảm biến phân tán khắp máy, xử lý theo chương trình đã lập sẵn và phát lệnh điều khiển đồng thời đến tất cả các cơ cấu chấp hành.

Màn hình HMI (Human Machine Interface) là giao diện trực quan giúp người vận hành tương tác với máy một cách trực quan và thuận tiện. Thông qua màn hình cảm ứng HMI, người vận hành có thể thiết lập các thông số đóng gói như khối lượng mục tiêu, tốc độ máy, nhiệt độ hàn, chiều dài túi, thời gian hàn, và nhiều thông số khác. Hệ thống cũng cho phép lưu trữ nhiều công thức (recipe) cho các sản phẩm khác nhau, giảm thời gian thiết lập khi chuyển đổi sản phẩm xuống chỉ còn vài phút.

Các dòng máy hiện đại còn tích hợp khả năng kết nối mạng (Ethernet, Wi-Fi) để giám sát từ xa, truy xuất dữ liệu sản xuất theo thời gian thực và tích hợp vào hệ thống quản lý sản xuất MES của doanh nghiệp.

Vai Trò Của Từng Bộ Phận Trong Chuỗi Vận Hành

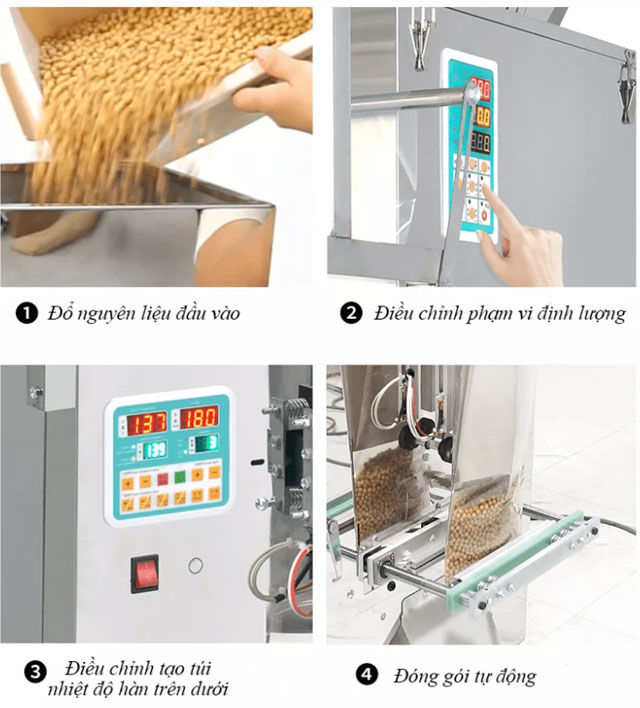

Để thấy rõ hơn sự phối hợp nhịp nhàng giữa các bộ phận, hãy theo dõi một chu kỳ đóng gói hoàn chỉnh của máy đóng gói bao bì tự động từ đầu đến cuối. Sản phẩm từ phễu chứa được cấp xuống hệ thống định lượng, tại đây khối lượng hoặc số lượng được xác định chính xác. Đồng thời, màng bao bì từ cuộn được kéo qua tấm gá tạo hình để uốn thành ống, hàn dọc tạo thân túi. Khi túi đã sẵn sàng, hệ thống hàn ngang tạo đáy túi, sản phẩm rơi vào bên trong, sau đó thanh hàn ngang đóng lại hàn miệng và cắt rời túi thành phẩm. Máy in đánh dấu thông tin ngay trên màng trước khi hàn, và hệ thống kiểm tra chất lượng đánh giá từng gói trước khi chuyển đến băng tải thành phẩm. Toàn bộ chuỗi này diễn ra trong chưa đầy một giây trên các dòng máy tốc độ cao.

Kết Luận

Cấu tạo của máy đóng gói bao bì tự động là sự tích hợp tinh tế giữa cơ khí chính xác, điện tử hiện đại và công nghệ điều khiển thông minh. Mỗi cụm bộ phận từ hệ thống cấp liệu, định lượng, tạo hình bao bì, hàn miệng cho đến hệ thống điều khiển PLC đều có vai trò không thể thiếu trong việc tạo ra sản phẩm đóng gói đạt chuẩn chất lượng và vệ sinh an toàn thực phẩm.

Nắm vững cấu tạo máy giúp doanh nghiệp chủ động hơn trong công tác vận hành, bảo trì và nâng cấp thiết bị theo thời gian. Mikyo với đội ngũ kỹ sư chuyên nghiệp và nhiều năm kinh nghiệm trong lĩnh vực máy đóng gói bao bì tự động, luôn sẵn sàng tư vấn chuyên sâu, hỗ trợ lắp đặt và đào tạo vận hành cho doanh nghiệp từ những bước đầu tiên. Liên hệ Mikyo ngay hôm nay để được tư vấn giải pháp đóng gói phù hợp nhất với nhu cầu sản xuất của bạn.
